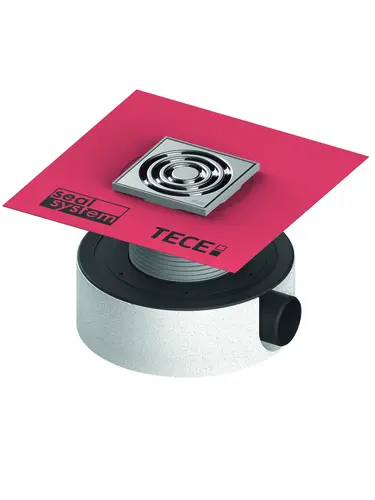

TECEdrainpoint S 115 Ablaufset, superflach, werkseitig montierte Seal System Dichtmanschette, Wasser-Geruchsverschluss

• TECEdrainpoint S 114
• 1 x Ablaufset
• superflach

Produktdetails:

• Bodenablaufset waagerecht, DN 50
• mit schallentkoppelndem Montageelement
• werkseitig montierte Seal System Dichmanschette
• Wasser-Geruchsverschluss

bestehend aus:

• Ablaufkörper DN 50 waagerecht, aus Kunststoff (PP),
• mit Klemmflansch zum Anschluss von Abdichtungsbahnen aus Kunststoff oder Elastomeren
• reduzierte Sperrwasserhöhe = 27 mm
• herausnehmbarer Geruchsverschluss
• Montageelement mit Befestigungsmitteln
• zur schallentkoppelten Montage auf der Rohbetondecke
• Aufsatzstück mit Rostrahmen aus Kunststoff (ABS)
• mit werkseitig befestigter Dichtmanschette mit Seal System
• zur Anbindung von Verbundabdichtungen (entsprechend DIN 18534)
• TECEdrainpoint S Designrost aus gezogenem Edelstahl
• Oberfläche poliert

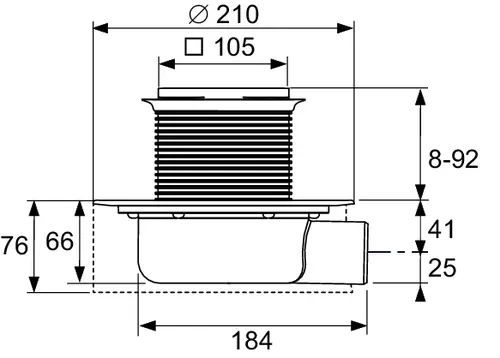

• Maße: 100 x 100 mm
• Belastungsklasse K3 (belastbar bis 300 kg)
• Schalungselement aus EPS als Platzhalter
• für das Aufsatzstück zur Nutzung während der Erstellung des Estrichs
• Für Bodenbeläge von 8 bis 25 mm (inkl. Kleberbett)

Ablaufleistung nach EN 1253 bei 10/20 mm Stauhöhe über Rost:

• bei minimaler Höhe des Aufsatzstückes: 0,52/0,61 l/s
• bei maximaler Höhe des Aufsatzstückes: 0,69/1,12 l/s
